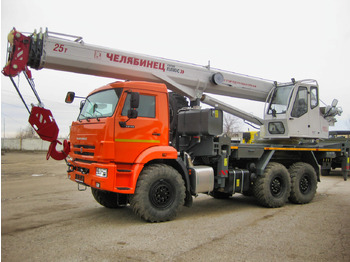

Автокран Автомобильный кран КС-55732-31 25 т серии «Плюс» на шасси КАМАЗ-43118

Модель шасси: КАМАЗ 43118-50

Максимальный грузовой момент основной стрелы, тм: 90

Зона работы, ˚: 260, 360

Вылет стрелы, м: 29,3

Максимальная высота подъема крюка, м: 31,6

Максимальный вылет стрелы с гуськом, м: 36,0 / 38,0 / 39,0

Максимальная высота подъема крюка с гуськом, м: 38,0 / 39,8 / 40,9

Скорость посадки, м/мин: 0,3

Кратность полиспаста (К): 6

Номинальная скорость подъема груза при К=max-min, м/мин: 7,0-42,0

Время полного изменения вылета стрелы (от max до min), сек: 40

Время полного изменения вылета стрелы (от min до max), сек: 34

Полная масса крана с основной стрелой (без п/в), т: 21,4

Масса груза при телескопировании секций, т: 6,3

Нагрузка на переднюю ось (без п/в), т: 6,5

Нагрузка на заднюю тележку (без п/в), т: 14,9

Масса (основного / максимального) противовеса, т: 0,0 / 5,5

Габаритные размеры крана (Д×Ш×В), мм: 12000×2550×4000

Размер опорного контура, м: 5,75×6,3

Количество секций стрелы, шт: 4

Длина гуська, м: 7,0 / 9,0 / 10,0

Органы управления крановыми операциями: боковые рычаги

Прибор безопасности: ОГМ-240

Шасси: КАМАЗ-43118-50

Главной особенностью автокрана ЧЕЛЯБИНЕЦ серии «Плюс», максимальной грузоподъемностью 25 тонн и длиной стрелы 31 метра, является полное соответствие допустимым нагрузкам на оси шасси для свободного передвижения по дорогам общего пользования. Это стало возможно благодаря кропотливой работе специалистов инженерного центра завода по разработке новой технологии изготовления секций стрелы, нижней рамы, оптимизации массы элементов крановой установки без снижения запаса прочности конструкции.

Базовая комплектация: 4 секции стрелы овоидного профиля, механизм для монтажа-демонтажа противовесов, современная комфортабельная кабина оператора, органы управления — рычаги, стандартное кресло оператора, отопитель кабины оператора, предпусковой подогреватель двигателя шасси, температура эксплуатации ±40˚С.

Кран КС-55732 серии «Плюс» грузоподъемностью 25 тонн с длиной стрелы 31 метр шасси КамАЗ-43118-50, колесная формула 6×6 дизельный двигатель КАМАЗ 740-300 (Е-5), 300 л.с., система нейтрализации ОГ (AdBlue), МКПП КАМАЗ 154, кабина без спального места, топливные баки 210+210 л.

Ключевые особенности* 6-тикратная запасовка грузового каната обеспечивает высокую скорость подъема-опускания груза

• LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке
• Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей
• Легкие подпятники с возможностью крепления на аутригерах обеспечивают легкость установки автокрана в рабочее положение
• Рукоятки управления выносными опорами с двух сторон автокрана для улучшения обзора и увеличения скорости перевода автокрана в рабочее положение
• Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
• Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
• Усиленная конструкция поворотной рамы для возможности установки дополнительных противовесов
• Цветной графический дисплей прибора безопасности диагональю 7″ с сенсорным управлением
• Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями

Преимущества модели

1. Высокие грузовые характеристики:* подъем груза массой до 6,0 тонн на высоту до 31,6 метра

• возможность работы с грузами массой 8,0 тонн в радиусе 8,0 метров

2. Большая рабочая зона:* перемещение грузов массой до 0,8 тонны на вылете 31,0 метр (при комплектации противовесами массой 5,4 т)

• зона работы 270 и 360 градусов

3. Отличная производительность:* подъем грузов со скоростью 7,0 м/мин при максимальной запасовке грузового каната

• выдвижение секций стрелы с грузом массой 6,3 тонн со скоростью 22,6 м/мин
• частота вращения крановой установки, до 2,0 об/мин обеспечивает высокую скорость выполнения цикличных операций

4. Безопасность работы:* рукоятки управления выносными опорами, расположенные с двух сторон автокрана, обеспечивают лучший обзор мест установки подпятников и снижение травматизма при переводе автокрана в рабочее/транспортное положения

• LED-подсветка рукояток управления выносными опорами (с двух сторон автокрана) и светодиодное освещение зон установки аутригеров выносных опор, лебедки и зоны опускания груза позволяют выполнять работы в темное время суток

5. Современная кабина оператора с утеплением изолирующим материалом:* эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями

• цветной графический дисплеем блока индикации диагональю 7″ с сенсорным управлением

6. Функциональность (комплектация автокрана дополнительными опциями и установка различного навесного оборудования):* противовесы массой до 5,4 т (1,0 т / 3,0 т / 1,4 т) для повышения устойчивости и значительного увеличения грузовых характеристик на средних и дальних вылетах. Автоматическое определение массы установленного противовеса и выбор грузовой характеристики, в зависимости от данного контргруза, исключает ошибку оператора крана;

• электропропорциональное управление крановыми операциями при помощи джойстиков повышает плавность выполняемых работ и точность позиционирования груза;
• быстроразъемные соединения гидротрасс выносных опор (две задние) позволяют оперативно демонтировать выносные опоры и осуществить их транспортировку отдельно от автокрана с целью достижения нормативных значений требований весового контроля по нагрузкам на оси шасси
• механизм для изменения угла наклона кабины оператора (совместно с опцией «электропропорциональное управление») увеличивает обзор в вертикальной плоскости при любых длинах стрел и любом угле наклона стрелы
• работа с опасными (ядовитыми, взрывчатыми, радиоактивными) грузами массой до 25,0 тонн;
• гусек длиной 10,0 метров с изменяемым углом установки 0˚, 15˚ или 30˚ позволяет значительно увеличить подстреловое пространство и обеспечивает подъем груза массой до 2,6 тонн на высоту 42,8 метра;
• двухместная монтажная люлька позволяет обслуживать здания и сооружения, линии электропередач и связи, выполнять другие работы, требующих подъема людей и инструмента на высоту до 35,8 метра. Дополнительно возможна электроизоляция корзины люльки до 1000В.
