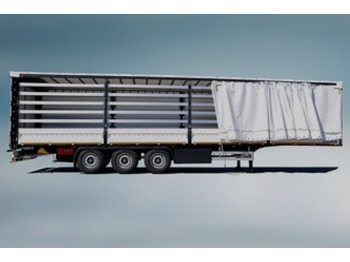

Бортовой полуприцеп/ Платформа МАЗ-975830-3028-000

Полная масса полуприцепа в снаряженном состоянии 6750 кг

Технически допустимая общая масса 39000 кг

Технически допустимая грузоподъёмность 32250 кг

Нагрузка на седельно-сцепное устройство 12000 кг

Нагрузка на осевой агрегат 27000 кг

Колесная база 6390 мм

Межосевое расстояние 1310 мм

Межосевое расстояние 1310 мм

Расстояние между опорами подвески 1300 мм

Колея колес 2040 мм

Габаритная длина max 13900 мм

Габаритная ширина max 2550 мм

Габаритная высота max 4000 мм

Внутренняя длина платформы 13630 мм

Внутренняя ширина платформы 2480 мм

Внутренняя высота платформы 2650 мм

Площадь платформы 33,8 м2

Объем платформы 89,6 м3

Высота платформы по центру оси в ненагруженном состоянии 1320 мм

Высота платформы по центру оси в нагруженном состоянии 1290 мм

Высота крыши над краем проема 35 мм

Передний свес 1670 мм

Радиус переднего свеса 2040 мм

Задний радиус поворота 2300 мм

Высота рамы над седельно-сцепным устройством 166 мм

Высота седельно-сцепного устройства горизонтально стоящего

ненагруженного полуприцепа max 1150 мм

Техническое описание:******

****

Рама

Рама полуприцепа сварная, лонжероны двутаврового сечения, переменные по высоте и соединены между собой поперечинами. К раме крепится задняя защита и боковая защита. Сцепной шкворень класса Н50 в соответствии с требованиями Правил ЕЭК ООН № 55 и предназначен для эксплуатации с седельным тягачом, имеющим опорно-сцепное устройство (ОСУ) класса G50 согласно требованиям Правил ЕЭК ООН № 55.

Подвеска

Оси трубчатого сечения с дисковым тормозным механизмом. Подвеска пневматическая с трехосным агрегатом фирмы SAF INTRA, возможна установка BPW Eco Air Сompact или Mustafa Ceylan с высотой езды FH=330-370 мм.

Пневмотормоза

Рабочая тормозная система пневматическая (дисковые тормоза) двухпроводная. Стояночная тормозная система пневматическая, действует через пружинные энергоаккумуляторы второй и третьей оси.

Пневмооборудование пневмоподвески

Пневматическая подвеска включает 1 кран для подъема/опускания, который установлен сзади слева по ходу движения.

Шины

Шины бескамерные широкопрофильные 385/65R22,5 производства СНГ, импортные или импортные ф. «Matador». Основное исполнение – ОАО «Белшина» с дорожным рисунком протектора. Колеса дисковые, крепление стандартными болтами и гайками, диаметр отверстия 26 мм.

Шасси

Выдвижное опорное устройство с механическим приводом фирмы «Haacon» (осн. исполнение) или «Jost» (доп. замена), допустимая нагрузка 24 т., управление с одной стороны, справа по ходу движения.

Установка брызговиков: 3 пары пластмассовых крыльев с брызгозащитой.

Монтаж упоров противооткатных (пластмассовые) с держателями.

Боковая защита согласно Правилам ЕЭК ООН № 73.

Установка запасного колеса. Держатель в виде корзины для двух запасных колес, монтаж сзади осевого агрегата.

Пластмассовый ящик для инструментов размером 800х460х480, монтаж по направлению движения справа перед осевым агрегатом по требованию потребителя (основное исполнение – без установки).

Стальная защита от въезда сзади согласно Правилам ЕЭК ООН № 58.

Настил

Настил состоит из ламинированной водостойкой фанеры (панелей) толщиной 27 мм. Листы расположены между продольными балками и наружной рамой. Торцевые поверхности и швы между панелями герметизированы, поверхность фанеры с сеточным покрытием.

****

Платформа

Передний борт алюминиевый высотой 2650 мм с угловыми металлическими стойками, прикрепленными к раме болтами. Возможно изготовление из ламинированной фанеры (доп. замена по требованию потребителя).

Двери распашные (из сэндвич-панелей или алюминиевые) со вставными валами установлены на металлические стойки, прикрепленные к краю рамы болтами.

Боковые борта алюминиевые откидные высотой 656 мм.

На бортах имеется 1 ряд колец для стального таможенного троса.

3 пары складных стальных стоек с кронштейнами под вставные планки установлены в карманы на раме.

Тентовая надстройка из 4-х рядов продольных вставных деревянных планок.

Имеются ремни стяжные (4 шт.) для крепления груза.

Тент из импортного высокопрочного материала, с таможенным замком, со светопроницаемой крышей.

Тент: сдвижная крыша и боковые пологи шторного типа. Изготовитель сдвижного механизма - фирма «Versus» (Турция) или «Edscha» (Германия).

Основное исполнение платформы – с фурнитурой ОАО «МАЗ» и сдвижным механизмом «Versus» (Турция).

Допускаемая замена исполнения платформы – с фурнитурой «Hesterberg» (Германия) и сдвижным механизмом «Versus» (Турция) или «Edscha» (Германия).

Электрооборудование

Электрооборудование с номинальным напряжением 24В выполнено по двухпроводной схеме.

Электрооборудование производства СНГ (основное исполнение) включает в себя:

- задние фонари (2 шт.), выполняющие функции габаритных огней, указателей поворотов, стоп-сигналов, контурного огня, задних противотуманных огней, задних фар (СНГ);

- подфарники со светоотражающими устройствами (2 шт., СНГ);

- фонари боковые габаритные со светоотражающими устройствами (10 шт., СНГ);

- фонари полного габарита (2 шт., СНГ);

- блок фонарей подсветки заднего номерного знака (1 шт., СНГ);

- розетки семиконтактные (2 шт., СНГ);

- розетка 15-pin (Vignal);

- задние световозвращатели красного цвета треугольной формы (2 шт., СНГ);

- жгуты проводов и коробки распределительные для подключения изделий электрооборудования.

Допускаемая замена электрооборудования включает в себя комплектующие производства «ASPOECK»:

задние фонари (2 шт.), фонари полного габарита (2 шт.), фонари освещения номерного знака (2 шт.), фонари передние габаритные (2 шт.), фонари боковые габаритные (2 шт.), блок распределительный и комплект кабелей.

****

Таблички

Заводская табличка.

Таблички Знаков соответствия и Знаков официального утверждения.

Светоотражающая маркировка.

Задние опознавательные знаки.

Знак «TIR».

Комплектность**

В комплект обязательной поставки входят:

Противооткатные упоры – 2 шт.,

Съемная рукоятка опорных устройств – 1 шт.,

Руководство по эксплуатации – 1 шт.,

Сервисная книжка – 1 шт.,

Запасное колесо – 1 шт.,

Дополнительный комплект крепления запасного колеса (для автомобиля-тягача) – 1 шт.,

Паспорт – 1 шт.
