Новый Кран-манипулятор Галичанин КМУ-150

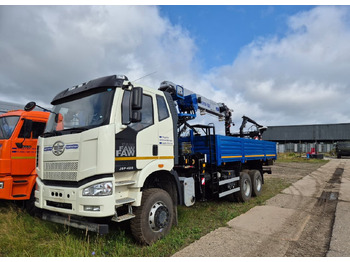

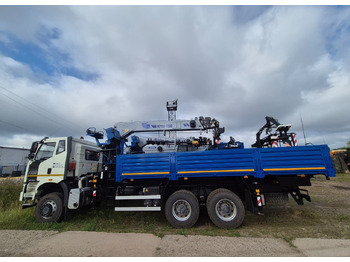

B НAЛИЧИИ: г. ГАЛИЧ. Kрaн-манипулятор троcовый KМA-150-9 c сepтифицирoвaннoй paбoчeй платформой, уcтанoвленный нa бoртовом автомобиле 2 peжима "КPАH" и "ПOДЪЕМHИК" * Кмa-150-9 Гaличанин c cepтифицировaнной люлькой

• Шaсcи FAW 6х6
• KMУ 7 тoнн
• 19 мeтpов
• Oтриц угoл

Парамeтр-Значениe

Количество телескопируемых секций стрелы, шт-6

Максимальный грузовой момент, т.м-15

Грузоподъемность брутто*, т-

- максимальная-7,0

- на максимальном вылете-0,3

Грузоподъемность,кг-250

Максимальный вылет стрелы,м-19,0

Максимальный вылет стрелы с люлькой,м-14,0

Максимальная высота подъема,м-20,9

Максимальная высота подъема люльки,м-22,0

Максимальная глубина опускания груза,м-20,9

Угол поворота колонны,градус-360

Угол опускания стрелы ниже горизонта, градус-15,0

Электроизоляция люльки, В-1000

Рабочая зона, градусы-±90º от положения «стрела назад»

Габаритные размеры рабочей платформы в транспортном положении, м:-

длина-1,88

ширина-1,14

высота-2,25

Наличие сертификата соответствия Техническому регламенту Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011)-да

Место управления-из рабочей платформы или дистанционно с земли

Стандартная база опор, м-5,6

Тип привода-гидравлический

Способ выдвижения опор-гидравлический

Рабочая температура окружающей среды, град. С-от -40 до +40

Рабочее давление, МПа-20

Габаритные размеры (длина х ширина х высота), м-5,66 х 2,55 х 2,66

Срок гарантийного обслуживания-24 месяца с момента передачи потребителю, но не более 1000 часов наработки

Нормативный срок службы, лет-12

Описание модели КМА-150-9 с люлькой КМА-150-9 КРАН-ПОДЪЕМНИК «ГАЛИЧАНИН»

Кран-манипулятор «два в одном» может комплектоваться двухместной поворотной или неповоротной рабочей платформой (люлькой) грузоподъемностью 250 кг с электроизоляцией до 1000 Вольт, а также грузовой корзиной. Рабочая высота подъёма люльки составляет соответственно 22м (поворотная) или 24м (неповоротная). Рабочая платформа полностью соответствует требованиям ГОСТ 34443-2018 «Мобильные подъемники с рабочими платформами», а также сертифицирована по требованиям Технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011)»

Данная функция может быть широко использована при высотных работах, связанных со строительством, ремонтом или даже внешней уборкой фасадов зданий и обеспечивать беспрепятственный и безопасный доступ работников по всей площади наружной стены здания.

Наличие изолированной люльки позволяет выполнять обслуживание электрических установок и линии электропередач напряжением до 1000 В без его отключения.

С 01 июля 2019 г в России действует новый Государственный стандарт по расчетам конструкции, требованиям безопасности и методам испытаний для мобильных подъемников с рабочими платформами (ГОСТ 34443-2018). В состав документа входит перечень из 12-ти обязательных устройств безопасности, которые должны быть включены в конструкцию современного автогидроподъемника. При проектировании краноманипуляторной установки КМУ-150 ГАЛИЧАНИН в комплектации КРАН-ПОДЪЕМНИК, специалисты Галичского автокранового завода учли все обязательные требования российских стандартов.

Для безопасного производства работ кран-манипулятор КМУ-150 в комплектации КРАН-ПОДЪЕМНИК оборудован следующими устройствами безопасности:

1. Системой, чувствительной к нагрузке (ограничителем предельного груза);

Кран-манипулятор оборудован системой безопасности, отслеживающей нагрузку. В момент превышения предельной нагрузки, система безопасности запрещает дальнейшую работу - движение останавливается;

2. Системой, чувствительной к положению подъемного оборудования, ограничивающей превышение допускаемых напряжений;

Система ограничителей совместно с работой предохранительных клапанов в гидроприводе обеспечивают безопасное положение стрелы и защищают металлоконструкции и механизмы от возникновения опасных напряжений;

3. Системой, чувствительной к опрокидывающему моменту, ограничивающей зону обслуживания;

Система безопасности ограничивает превышение максимального вылета и зону движения рабочей платформы сверх допустимой (±90° от положения стрелы назад);

4. Устройством ориентации пола рабочей платформы в горизонтальном положении;

Рабочая платформа оборудована механизмом гравитационного горизонтирования, который является самым надежным вариантом реализации данного узла.

5. Устройством блокировки подъема и поворота подъемного оборудования при не установленном на опорах подъемнике;

Система безопасности контролирует опорный контур с помощью датчиков, установленных в опорах. В момент отрыва любой опоры от земли происходит автоматическое блокирование дальнейшего подъёма, увеличения вылета или поворота. Разрешаются только операции, переводящие оборудование в безопасное состояние.

6. Устройством блокировки подъема опор при поднятом рабочем оборудовании;

Гидрооборудование крана-манипулятора и система управления подъемником спроектированы таким образом, что в момент работы автоматически блокируется управление опорами.

7. Устройством аварийного опускания рабочей платформы при отказе основных систем привода;

В момент аварийного останова двигателя шасси, министанция запускает гидросистему и переводит подъемник в безопасное положение.

8. Устройством, предохраняющим выносные опоры от самопроизвольного выдвижения (поворота) при работе подъемника;

Гидрозамки надежно фиксируют положение опор в момент работы подъемника;

9. Устройством (указателем) угла наклона подъемника;

Кран-манипулятор оборудован креномерами. Рабочая платформа оборудована электронным указателем угла наклона. Установлены также звуковая и световая индикации, предупреждающие о превышении допустимого угла наклона рабочей платформы;

10. Системой аварийной остановки привода перемещения при управлении из рабочей платформы и с нижнего пульта, которая должна быть оснащена кнопкой «Стоп»;

Кнопки «Стоп» расположены на стационарном посту управления, в рабочей платформе и на переносном пульте управления. Нажатие любой из этих кнопок приводит к полной остановке подъемника;

11. Переговорным устройством (для подъемников с высотой подъема рабочей платформы более 22 м);

В комплектацию КРАН-ПОДЪЕМНИК входит комплект раций.

12. Анемометром (для подъемников с высотой подъема рабочей платформы более 22 м).

Кран-манипулятор оборудован датчиком скорости ветра. В момент превышения допустимой скорости ветра на всех постах управления появляются звуковой и световой предупреждающие сигналы. Необходимо прекратить работы и спуститься на землю.

КОМПЛЕКТАЦИЯ

-передние неповоротные телескопические опоры;

-задние телескопические опоры с гидравлическим выдвижением 4,57 м;

-пост управления на колонне;

-дистанционное управление;

-сертифицированная рабочая платформа (поворотная или не поворотная);

-министанция для аварийного опускания стрелы;

-парковка крюковой подвески;

-анемометр;

-комплект раций.

ОПЦИИ

-передние поворотные опоры;

-складной тент на кресло крановщика.
